ASTM D149电压击穿试验机-绝缘材料工频直流介电强度测试仪器

上海千实精密机电科技有限公司——工业可靠性测试设备源头工厂，高低温、老化、腐蚀试验箱，设备选型、方案定制、技术答疑，欢迎行业伙伴交流合作！如需了解设备详细技术参数、试样测试方案及报价，可联系小编获取完整资料。

咨询热线：18297925378（微信同号）

电线套管、塑料薄膜、云母、陶瓷、橡胶等绝缘材料，是电气产品安全的核心基础。材料绝缘强度不足，极易出现击穿漏电，引发安全事故。电压击穿测试仪，用于测试各类固体绝缘介质在工频、直流电压下的击穿强度与耐压时长，是绝缘材料研发、来料检验、出厂检测的关键设备。

多标准兼容，覆盖国内外检测规范

设备严格依据GB1408.1-2016、GB1408.2-2016、JJG 795-2016等国标，同时支持GB/T 1695、GB/T 3333、GB/T 12913以及ASTM D149国际标准，适配硫化橡胶、电缆纸、电容器纸、复合薄膜、树脂胶、玻璃等多种试样。出具的数据可满足实验室自检、第三方检测、客户审核、产品送检等场景，报告合规性强。

宽范围输出参数，满足多样测试工况

输入为AC220V/50Hz，交流、直流输出电压均可达到0～100kV，输出功率10kVA，测量误差≤2%。升压速率0.5kV/s～10kV/s可调，耐压时间0～4h，试样不击穿时可长期稳压；漏电流1～30mA，软件自由设定。适宜环境15～30℃、湿度0～85%稳定工作。整机尺寸1570×1240×1850mm，自重约150kg，要求单独接地，接地棒深埋≥1.5米，保障高压工况稳定。

计算机测控系统，曲线分析功能强大

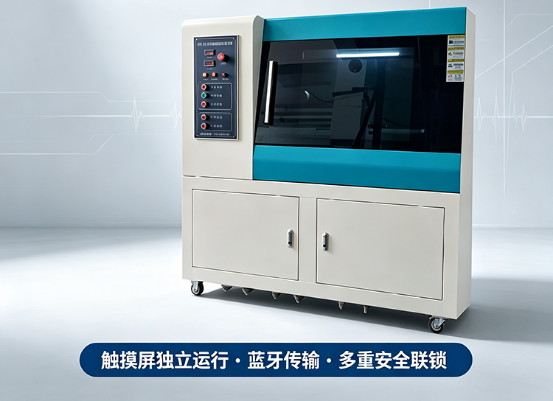

整机由高压升压系统、测量采集模块、放电系统、电极组件、计算机测控软件组成。人机交互操作，自动采集、存储、打印试验数据。测试过程实时绘制电压曲线，支持多组曲线叠加对比、局部放大分析；数据可编辑筛选，可直接导出Excel、Word；报告模板自定义，适配不同企业格式需求。配套人员权限管理，不同测试人员独立设置项目参数，防止误改。

多重安全防护，高压测试安心可控

高压测试安全优先，设备集成多层防护机制：过流保护响应速度快，试样击穿0.1s内切断电源；集成一体化放电装置，区别于传统外置放电杆；直流试验后开门自动报警，必须放电完成方可解除提醒。配备六级高压断电控制：总电源、高压钥匙开关、调压器复位、箱门联锁、高压侧限流空开、漏电保护，同时具备失压、短路、漏电多重保护，降低高压试验风险。设备支持长时间连续运行，无需周期性停机保养。

赋能材料研发质检，规避电气安全隐患

通过击穿和耐压试验，可以筛选绝缘原料、对比不同配方、验证薄膜/涂层/复合结构的耐电性能，提前发现绝缘薄弱点，优化材料配方与加工工艺。稳定可复现的击穿电压、介电强度数据，是绝缘材料、线缆、电子元器件品质管控的核心依据，有效降低成品漏电、击穿失效风险，保障终端电气产品安全。
