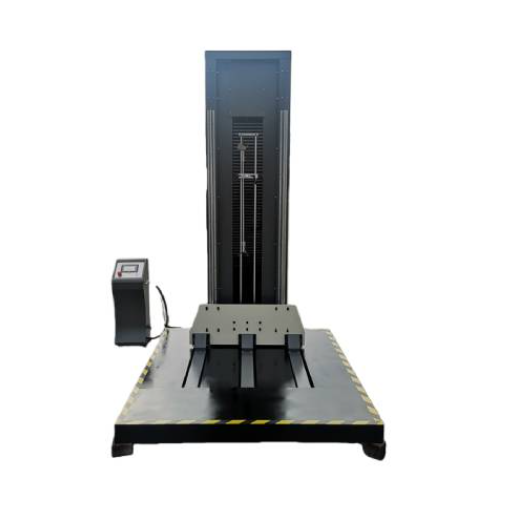

零跌落试验机适用范围标准、技术参数、产品特点及操作说明



本文将为大家介绍零跌落试验机适用范围标准、技术参数、产品特点及操作说明等内容，工业可靠性测试设备源头工厂，高低温、老化、腐蚀试验箱，设备选型、方案定制、技术答疑，欢迎行业伙伴交流合作！

咨询热线：18297925378（微信同号）

零跌落试验机适用范围

零跌落试验机针对较大型包装件开展跌落试验，考核包装件在实际运输、装卸过程承受跌落冲击的影响程度，评定包装件搬运过程的耐冲击强度以及包装设计合理性。

零跌落试验机适用标准

GB/T 22939.12025《家用和类似用途电器包装 第1部分：通用要求》

GB/T 10192008《家用和类似用途电器包装通则》

GB/T 4857.5《包装 运输包装件跌落试验方法》

ISO 2248《包装 完整、满装的运输包装件垂直冲击跌落试验》

JIS Z0202《包装跌落，各面棱角跌落测试》

零跌落试验机技术参数

项目	参数
试件最大重量	0300Kg（支持定制）
跌落高度	01800 mm
最大试样尺寸	1200×800×1780 mm
测试模式	面、棱、角跌落
工作电源	220V/50HZ
驱动方式	电机驱动
保护装置	上下感应式安全保护
冲击板材质	45#实心钢板
高度显示	触摸屏控制
跌落高度标识	标杆刻度标识
托臂结构	45#钢材方通焊接结构
传动部件	台湾进口直线滑块+铜质导套、45#铬钢
加速装置	气动式
跌落执行方式	电磁+气动复合驱动
整机重量	约800KG
整机功率	5KW

零跌落试验机产品特点

1、采用可快速下行E型叉托架，试件可按面、棱、角试验要求平稳摆放。

2、试验时托臂高速下行，试件随E型叉跌落至冲击底板，配合高效减振器实现托架与底板嵌平。

3、可实现从零高度开始的跌落试验；跌落高度由触摸屏设定，设备按参数自动完成跌落动作。

4、微机搭配进口电气组件，实现自由落体，支持面、棱、角全维度跌落测试。

零跌落试验机操作使用说明

1、试验前准备

设备检查 检查提升机构、释放机构、锁紧装置，确认无松动、损坏、异响；核查电气系统，线缆无破损，插头连接可靠。

安装冲击面 依据试验标准与样品特性选配冲击面，安装后保证冲击面水平、紧固牢靠。

放置样品 将被测包装件安放至托架指定位置；异形、易滑移样品使用夹具固定，避免升降、跌落过程发生位移。

2、参数设置

跌落高度设定 通过触摸屏输入目标跌落高度，完成设置后复核高度数值准确性。

跌落模式选择 选择面跌落/棱跌落/角跌落，对应调整样品摆放姿态，必要时更换配套夹具。

3、开展试验

平台提升 启动提升机构，将托架平稳升至预设高度；升降全程观察运行状态，不得出现卡顿、晃动。

执行跌落 托架到位稳定后，触发释放机构，样品自由跌落至冲击板面；释放瞬间观察样品跌落姿态，留意有无异常。

4、试验结束处理

样品检测 取出试样，检查外观有无破裂、变形、划伤等损伤；功能性产品需同步做功能核验。

数据记录 留存跌落高度、跌落模式、样品规格型号、外观及功能检测结果，用于后续分析评估。
